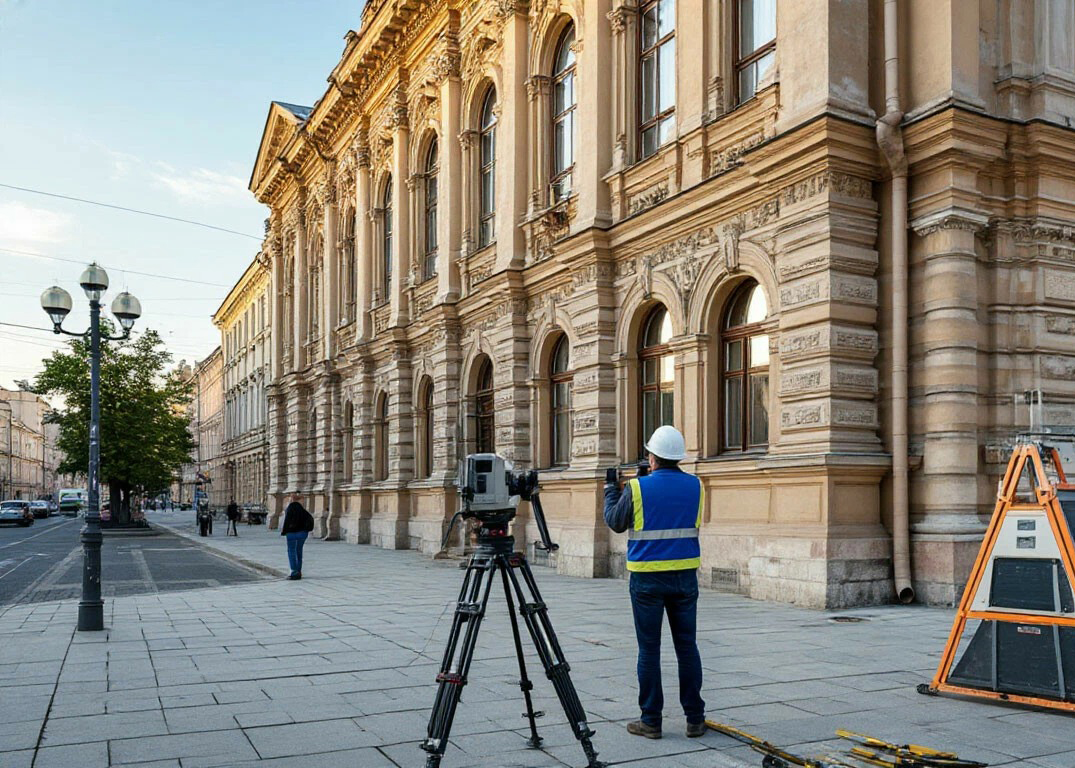

Геодезическая съемка фасадов представляет собой комплекс высокоточных измерений, направленных на определение пространственных характеристик и геометрических параметров зданий и сооружений. Этот вид инженерных работ обеспечивает получение достоверных данных о фактическом состоянии объектов, их отклонениях от проектных значений и особенностях архитектурного исполнения. Современная геодезическая съемка фасадов выполняется с применением передового оборудования и технологий, что гарантирует миллиметровую точность измерений и позволяет решать широкий спектр проектных, строительных и реставрационных задач .
Назначение и цели фасадной геодезической съемки
Проведение фасадной съемки преследует несколько взаимосвязанных целей, основная из которых — обеспечение контроля соответствия параметров здания проектной документации. Все обнаруженные отклонения фиксируются и оформляются в виде чертежей и схем, на основе которых составляется план дальнейших строительно-монтажных работ или корректировки отдельных параметров .
Ключевые задачи, решаемые с помощью геодезической съемки фасадов:
- Контроль вертикального положения конструкций и выявление отклонений
- Оценка качества строительно-монтажных работ на разных этапах
- Получение точных данных для проектирования новых объектов и реконструкции существующих
- Выявление дефектов и деформаций строительных конструкций
- Сохранение исторического облика объектов при реставрационных работах
Когда необходима геодезическая съемка фасадов
Существует ряд ситуаций, когда проведение геодезической съемки фасадов становится не просто целесообразным, а необходимым с точки зрения обеспечения безопасности и качества работ.
Строительство и реконструкция объектов
При возведении новых зданий и сооружений фасадная съемка обеспечивает точность монтажа конструктивных элементов и соответствие проектным параметрам. В процессе реконструкции данные съемки позволяют оценить текущее состояние объекта и разработать эффективные решения по его преобразованию .
Реставрация архитектурных памятников
Для объектов культурного наследия геодезическая съемка фасадов является indispensable инструментом, позволяющим зафиксировать текущее состояние и разработать проект реставрации с сохранением исторического облика. Особую важность приобретает возможность создания детальных 3D-моделей сложных архитектурных элементов .
Исполнительная документация
Создание исполнительных чертежей по результатам съемки фасадов является обязательным требованием нормативных документов, включая СП 126.13330.2017. Эти документы подтверждают соответствие построенного объекта проектной документации и служат основанием для приемки работ .
Оценка технического состояния
Регулярное проведение геодезической съемки позволяет отслеживать деформационные процессы и своевременно выявлять возникновение дефектов, что особенно важно для зданий, находящихся в эксплуатации длительное время .
Современные методы и технологии съемки
Современная геодезическая съемка фасадов использует передовые технологии, обеспечивающие высокую точность и эффективность работ. Выбор метода зависит от сложности объекта, требуемой точности и поставленных задач.
Тахеометрическая съемка
Данный метод применяется для съемки относительно простых сооружений, не имеющих сложных геометрических форм. С помощью электронных тахеометров определяются координаты и высоты характерных точек фасада, на основе которых создаются рабочие чертежи и технический отчет .
Лазерное 3D-сканирование
Технология лазерного сканирования позволяет создавать детальные трехмерные модели фасадов с точностью до миллиметра. Этот метод особенно эффективен для объектов со сложными архитектурными формами, декоративными элементами, а также при реставрации исторических зданий .
Современные нормативные документы, включая актуализированный СП 126.13330.2017, прямо регламентируют применение лазерного сканирования для выполнения геодезических работ, что подтверждает востребованность этой технологии в профессиональной среде .
Беспилотные авиационные системы
Использование БАС позволяет выполнять съемку труднодоступных участков фасадов высотных зданий и осуществлять оперативный мониторинг хода работ на обширных территориях. Проектом изменений №3 к СП 126.13330.2017 специально уточняются требования к съемке с использованием беспилотных систем .
Оборудование для геодезической съемки фасадов
Качество и точность геодезической съемки фасадов в значительной степени определяются использованием современного высокотехнологичного оборудования.
| Тип оборудования | Точность измерений | Область применения |
|---|---|---|
| Электронные тахеометры | 1-3 мм на 100 м | Съемка простых сооружений, контроль монтажа |
| Лазерные сканеры | 1-2 мм | Создание 3D-моделей сложных объектов |
| Беспилотные летательные аппараты | 2-5 см | Съемка высотных зданий, труднодоступных участков |
Современные лазерные сканеры, такие как Trimble SX-10, сочетают функции тахеометра и сканера, обеспечивая точность угловых измерений 1″ и линейных измерений 2 mm + 2 ppm. Это позволяет добиваться плотности облака точек не менее 1×1 см на всей плоскости измеряемых конструкций .
Этапы проведения работ
Процесс выполнения геодезической съемки фасадов представляет собой последовательность взаимосвязанных этапов, обеспечивающих получение достоверных и точных результатов.
Подготовительный этап
Начальная стадия включает получение и согласование технического задания, изучение архивных материалов и предыдущих исследований, сбор данных об объекте. На этом этапе также разрабатывается программа работ, выбираются методы измерений и необходимое оборудование .
Полевые измерения
Непосредственное проведение измерений на объекте с использованием геодезического оборудования. В зависимости от выбранного метода это может быть тахеометрическая съемка, лазерное сканирование или аэрофотосъемка. Особое внимание уделяется созданию геодезической сети, обеспечивающей точную привязку всех измерений .
Камеральная обработка
Обработка полученных данных с использованием специализированного программного обеспечения. На этом этапе создаются чертежи, трехмерные модели, исполнительные схемы и другие материалы, необходимые заказчику .
Составление отчетной документации
Формирование технического отчета, содержащего подробное описание выполненных работ, полученных результатов, выводы и рекомендации. Отчетная документация оформляется в соответствии с требованиями нормативных документов .
Результаты геодезической съемки фасадов
Итогом проведения геодезической съемки фасадов является комплект документации, содержащий полную информацию о пространственных характеристиках объекта.
Основные виды отчетных материалов:
- Чертежи фасадов в стандартных масштабах (1:50, 1:100) с отображением всех деталей и элементов
- Трехмерные модели зданий и сооружений
- Исполнительные схемы с указанием отклонений от проектных значений
- Ведомости дефектов и повреждений
- Развертки сложных участков фасадов
Современные подходы предусматривают формирование электронных исполнительных схем и чертежей на основе данных сканирования, что соответствует актуальным требованиям нормативных документов .
Нормативная база и требования к точности
Проведение геодезической съемки фасадов осуществляется в соответствии с требованиями нормативных документов, устанавливающих единые стандарты точности и методики выполнения работ. Основным регламентирующим документом является СП 126.13330.2017 «Геодезические работы в строительстве», который в 2025 году претерпел изменения, связанные с внедрением цифровых технологий .
Согласно обновленным нормам, исключены устаревшие формы актов и журналов, уточнены требования к съемке с использованием беспилотных авиационных систем и лазерного сканирования, установлен порядок формирования электронных исполнительных схем и чертежей .
Для обеспечения необходимой точности измерений используется поверенное геодезическое оборудование, а работы выполняются квалифицированными специалистами, имеющими соответствующие допуски СРО .
Стоимость и сроки выполнения работ
Затраты на проведение геодезической съемки фасадов зависят от множества факторов, включая площадь объекта, сложность архитектурных решений, выбранные методы исследований и срочность выполнения работ.
Средние расценки на услуги:
- При площади объекта до 3000 м² — от 50 руб./м²
- При площади от 3000 до 10000 м² — около 35 руб./м²
- При площади более 10000 м² — от 20 руб./м²
Сроки выполнения работ обычно составляют от нескольких дней до нескольких недель в зависимости от объема и сложности объекта. Современные технологии, такие как лазерное сканирование, позволяют значительно сократить время полевых измерений без ущерба для качества результатов .
Заключение
Геодезическая съемка фасадов является необходимым элементом качественного строительства, реконструкции и реставрации зданий и сооружений. Современные методы и технологии обеспечивают высокую точность измерений и позволяют получать достоверные данные о пространственных характеристиках объектов. Профессионально выполненные геодезические работы позволяют избежать ошибок на всех этапах строительного процесса, обеспечивая безопасность, надежность и долговечность сооружений.
Комплексные геодезические изыскания, включающие съемку фасадов, создают надежную основу для успешной реализации строительных проектов любой сложности. Обращение к квалифицированным специалистам гарантирует получение точных данных, соответствующих актуальным требованиям нормативных документов и современным стандартам качества.
